СТАН ПОПЕРЕЧНО-КЛИНОВОЙ ПРОКАТКИ SP 1600-2

Стан предназначен для прокатки заготовок диаметром 25 - 50 мм.

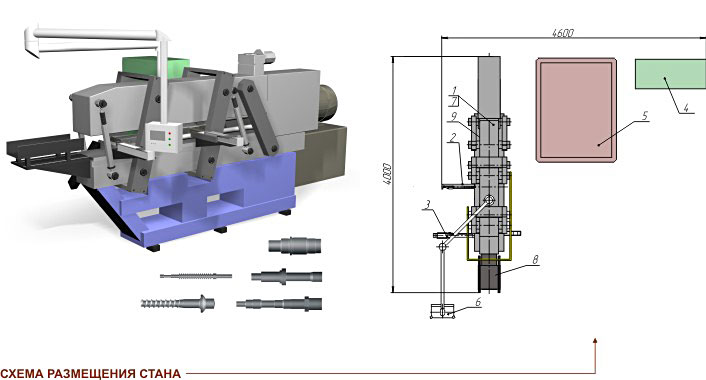

Прокатный стан поперечно-клиновой прокатки SP 1600-2

БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:

  • Стан поперечно-клиновой прокатки
  • Механизм загрузки заготовок в стан
  • Механизм выгрузки изделий
  • Электрошкаф
  • Гидропривод
  • Пульт управления
  • Комплект клинового инструмента
  • Стол для монтажа клинового инструмента
  • Пневмопривод

В КОМПЛЕКТ ПОСТАВКИ ВХОДИТ:

  • Руководство по эксплуатации
  • Чертежи клинового инструмента
  • ЗИП

РАЗМЕРЫ ИЗДЕЛИЙ

  • Диаметр 25 - 50 мм
  • Длина до 230 мм, при обрезке концевых отходов
  • Длина до 400 мм, без обрезки концевых отходов

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

  • Режим работы автоматический по заданной программе
  • Максимальная производительность 720 деталей/час (предусмотрена возможность регулирования производительности)
  • Установленная мощность стана 40 кВт
  • Средняя стойкость клинового инструмента 300000 деталей
  • Время переналадки стана на прокатку нового изделия –1 час
  • Давление сжатого воздуха 0,4 - 0,5 МПа
  • Расход сжатого воздуха 2 м³/мин
  • Давление воды для охлаждения 0,3 - 0,4 МПа
  • Расход воды для охлаждения 2 м³/час
  • Вес 7,3 т
  • Занимаемая площадь 18,4 м², устанавливается на бетонное основание толщиной 300 мм

СТАН ОСНАЩЕН

  • Программной системой управления на базе процессора «OMRON», «Siеmens» и др.
  • Системой управления диаметральными размерами изделий, в режиме непрерывной работы стана, с точностью регулировки 0,02 мм
  • Системой газовой смазки направляющих
  • Системой расклинивания корпуса стана (ручной и автоматической)
  • Системой удаления концевых отходов
  • Системой уборки окалины

ДОПОЛНЕНИЕ К БАЗОВОЙ КОМПЛЕКТАЦИИ

  • Инструменты для поперечно-клиновой прокатки
  • Тельфер для монтажа клинового инструмента
  • Транспортёр для перемещения прокатанных изделий
  • Руководство по разработке и практической реализации технологических процессов поперечно-клиновой прокатки

УСЛУГИ

  • Монтаж и наладка стана у покупателя
  • Обучение персонала эксплуатации оборудования
  • Обучение методам проектирования и наладки клинового инструмента
